کندانسور تبخیری متقاطع

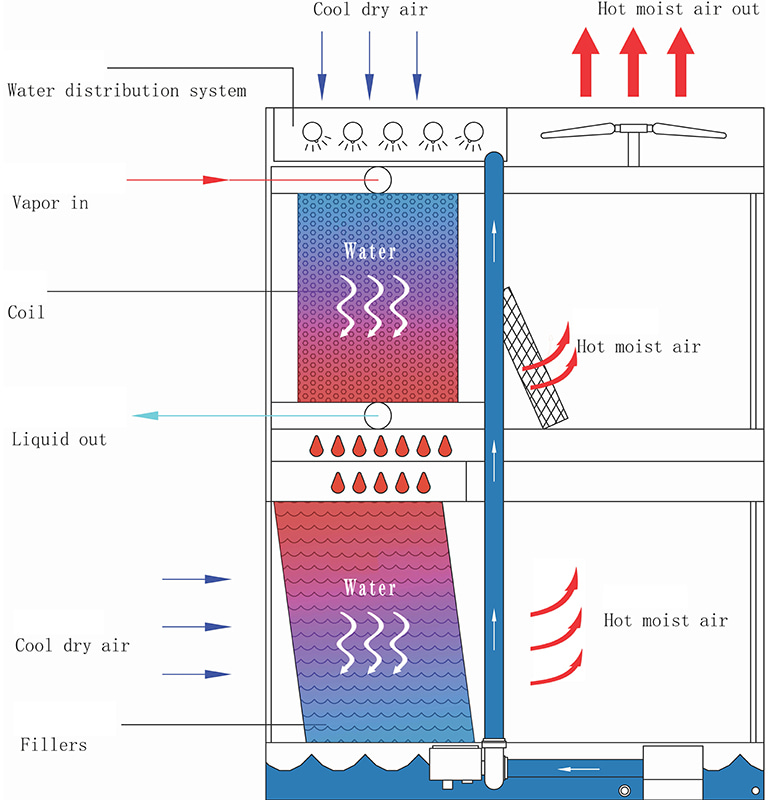

اصل کار کندانسور تبخیری:

اصل خنک کننده خشک:

آب داغ وارد دسته لوله خنک کننده قسمت خنک کننده خشک می شود. معمولاً بسته لوله خنک کننده از عناصر انتقال حرارت با راندمان بالا مانند لوله های پره دار برای افزایش ناحیه انتقال حرارت استفاده می کند. تحت عمل فن، هوای خارجی از سطح بیرونی دسته لوله خنک کننده جریان می یابد. از آنجایی که دمای آب گرم در لوله بالاتر از دمای هوای بیرون لوله است، اختلاف دمایی بین این دو وجود دارد. گرما از طریق دیواره لوله از آب گرم به هوا به روش تبادل حرارتی معقول منتقل می شود که باعث کاهش دمای آب گرم و افزایش دمای هوا می شود. هوای گرم شده توسط فن از برج خارج می شود و در نتیجه خنک شدن اولیه آب گرم حاصل می شود.

اصل خنک کننده مرطوب:

آب گرم پس از خنک شدن خشک وارد قسمت خنک کننده مرطوب می شود. آب گرم از طریق سیستم توزیع آب به طور یکنواخت روی پرکننده چکه کننده آب اسپری می شود تا یک فیلم آب تشکیل شود. هوای ورودی از قسمت پایینی برج خنک کننده در طول جریان رو به بالا با لایه آب روی فیلر در تماس کامل است. از یک طرف، هوا به طور مستقیم با انتقال حرارت با آب تماس می گیرد و دمای آب را کاهش می دهد. از سوی دیگر، بخشی از آب تبخیر شده و به بخار آب تبدیل شده و وارد هوا شده و گرمای نهان تبخیر را در طول فرآیند تبخیر جذب کرده و دمای آب را بیشتر کاهش می‌دهد. آب سرد شده در استخر جمع آوری شده و بازیافت می شود. در عین حال، به منظور کاهش تلفات قطرات آب و تأثیرات ناشی از جریان هوا بر محیط، معمولاً در قسمت بالایی قسمت خنک کننده مرطوب، یک جمع کننده آب و یک دستگاه مه شکن تعبیه می شود. جمع کننده آب برای جمع آوری قطرات آب و مه شکن برای حذف غبار آب در جریان هوا استفاده می شود.

چگالش با راندمان بالا:

خنک کننده تبخیری برای کاهش دمای تراکم بین 10 تا 30 درصد استفاده می شود.

صرفه جویی در مصرف آب و برق:

30 تا 50 درصد در مصرف آب نسبت به پوسته و کندانسور لوله ای برج خنک کننده سنتی صرفه جویی کنید و در مصرف انرژی برج خنک کننده صرفه جویی کنید.

طراحی فشرده:

عملکرد خنک کننده تراکم یکپارچه برای کاهش ردپا.

سازگاری قوی:

مناسب برای مناطق با دمای بالا و خشک (با تکیه بر دمای مرطوب لامپ به جای دمای خشک لامپ)

سیستم فن:

دارای فن جریان محوری با راندمان بالا، موتور فن جریان هوا کاملا مهر و موم شده، قرقره چند شیار فولادی ریخته گری مقاوم در برابر خوردگی، و درام هوا، براکت و توری محافظ از مواد گالوانیزه گرم ساخته شده است. این فن در محیط های با دمای بالا و رطوبت بالا مقاومت بسیار خوبی در برابر خوردگی دارد.

سیستم توزیع آب:

پلی وینیل کلرید سفت و سخت مقاوم در برابر خوردگی (U-PVC)، طراحی ساختاری ویژه امکان بازرسی و نگهداری از خارج از تجهیزات را بدون خاموش شدن می دهد. نازل ABS سوراخ دکمه تقویت شده با قطر بزرگ 360 درجه برای کاهش تا حد زیادی احتمال انسداد استفاده شده است.

فلپ آب:

به طور موثر قطرات آب حمل شده در هوا را قطع می کند و نرخ رانش می تواند به زیر 0.001٪ برسد. طراحی قابل جابجایی نگهداری کویل کولر را تسهیل می کند و مواد پلی وینیل کلرید (PVC) مقاوم در برابر خوردگی، مقاوم در برابر پیری و رشد میکروبی است. برای تمیز کردن آسان روی صفحه راهنمای آب کولر نصب شده است.

کویل:

ساختار کویل سرپانتین منحنی پیوسته نقطه جوش را کاهش می دهد و احتمال نشت آب را کاهش می دهد. طراحی شیب سیم پیچ تخلیه صاف سیال در لوله را تسهیل می کند. کولر پس از اتمام جوشکاری کلی می تواند یک تست فشار تا 2.5 مگاپاسکال را تحمل کند.

سینی آب سرد:

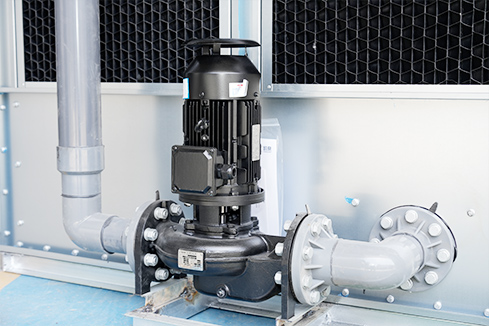

پمپ اسپری مجهز به فیلتر استیل ضد زنگ و صفحه گرداب معکوس می باشد. ارتفاع سینی آب سرد به طور معقولی طراحی شده است، که نه تنها می تواند اطمینان حاصل کند که پمپ اسپری هوا را نمی مکد و در عین حال میزان آب باقی مانده را به حداقل می رساند.

مورد:

این پوشش که از ورق فولادی آلومینیوم-روی با پوشش منیزیم با کیفیت بالا ساخته شده است، حاوی ترکیبی از روی، آلومینیوم، منیزیم و سیلیکون است و مقاومت در برابر خوردگی عالی دارد. عمر مفید معمولی بیش از 25 سال است و مقاومت در برابر خوردگی سطح صاف 6-8 برابر صفحات فولادی معمولی آلومینیوم-روی است و دارای ویژگی های منحصر به فرد خود ترمیم پوشش سطح برش است.
